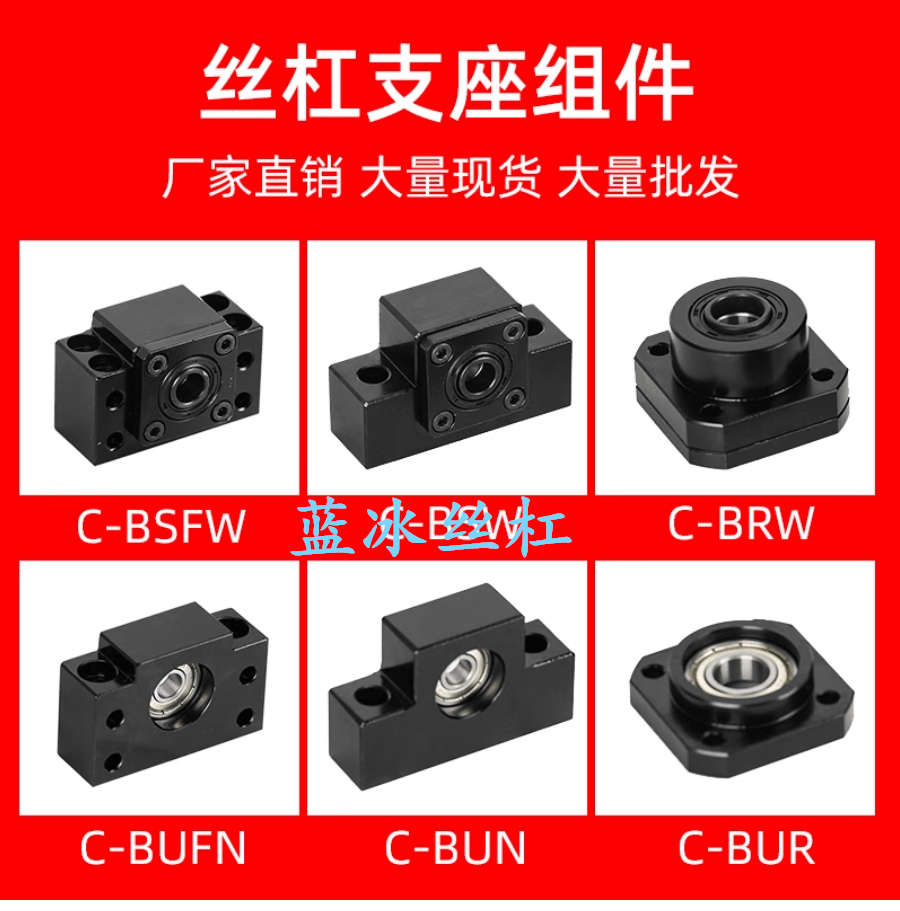

丝杠支座C-BSFW /TBK /BUFN/TBF BCJK BSGF 10 12
镍 镀铬发黑 规格全 问我吧！ 货全价问要丝杠 蓝冰棒！！！ 货全价问C-BSFW 10/12 货全价问C-BSFW 15 货全价问C-BSFW 17 货全价问C-BSFW 20 货全价问C-BSFW 25 货全价问C-BSFW 30 货全价问C-BSFW 35 货全价问C-BSFW 40 货全价问C-TBK 10/12 货全价问C-TBK 15 货全价问C-TBK 17 货全价问C-TBK 20 货全价问C-TBK 25 货全价问C-TBK 30 货全价问C-TBK 35 货全价问C-TBK 40 货全价问BCJK 10/12 货全价问BCJK 15 货全价问BCJK20 货全价问C-BUFN10/12 货全价问C-BUFN15 货全价问C-BUFN17/20 货全价问C-BUFN25 货全价问C-BUFN30 货全价问C-BUFN35 货全价问C-BUFN40 货全价问BSGF-15 货全价问BSGF-17/20 货全价问BSGF-25 货全价问BSGF-30 货全价问BSGF-35 货全价问BSGF-40 货全价问BSGF-10/12 货全价问C-TBF10/12 货全价问C-TBF15 货全价问C-TBF17/20 货全价问C-TBF25 货全价问C-TBF30 货全价问C-TBF35 货全价问C-TBF40 货全价问
图
（单位：mm）
规格表
展开全文
型式No.支持侧
SETdLL1L2L3BHhB1H1PNC1C2d1d2d3ℓM
(细牙螺纹）T油封
适用轴径TypeC-BSFW10S-SET
(仅限组件购买时）102552956039223432.546151366.6115.55M10×1.0161210141212432535181.5M12×1.019151515276326704828403854156.5M15×1.022202020358438886034525070221989146.68.5M20×1.03027.52525421254910680486470853322101117.5911M25×1.53531.5支座组件的安装部精度和轴承、附属轴环、紧固螺帽详情P.529
滚珠丝杠适用表P.526
组装时需要附件，因此请妥善保管！
No.15和No.20无法与MISUMI的滚珠丝杠组合使用。可组合的其他公司滚珠丝杠请参阅P.528的“滚珠丝杠支座组件对应表”中的滚珠丝杠轴径Φ20、Φ28、Φ30、Φ32。
精度基准
■外圈
单位：μm
公称轴承外径平面内平均外径尺寸差径向跳动轴向跳动D△DmpKeaSeamm5级0级5级0级5级0级以上以下上下上下最大最大6180-50-85158-18300-60-96158-30500-70-117208-50800-90-1382510-
■内圈
单位：μm
公称轴承内径平面内平均内径尺寸差径向跳动轴向跳动d△dmpKiaSiamm5级0级5级0级5级0级以上以下上下上下最大最大2.5100-50-84107-10180-50-84107-18300-60-104138-
（节选自JISB1514)
径向跳动和轴向跳动分别为轴承旋转精度的测量方法。
内圈的径向跳动（Kia）、外圈的径向跳动（Kea）、内圈的轴向跳动（Sia）、外圈的轴向跳动（Sea）各不相同，详情请咨询。
最重要零件轴承的性能
现有产品中负载零件轴承种类日系JIS5级角接触球轴承海外JIS5级等同的角接触球轴承TypeBSW/BRW/BSA/
BSV/BSWG/BSWD/BJSC-BSW/C- BRW/C- BSFWd容许轴向负载(N)基本动额定负载(N)轴承型号容许轴向负载(N)基本动额定负载(N)轴承型号61040267070M6DF/P5720188070M6DF/P581450440070M8DF/P51010309070M8DF/P510273061007000DF/P5191042607000DF/P512304066507001DF/P5212046607001DF/P515337076007002DF/P5235053207002DF/P5208260179007204DF/P5578012490*7204DF/P5259960202007205DF/P56970141407205DF/P5*C-BSFW20为7004DF/P5
轴承种类JIS0级角接触球轴承径向抽承TypeBSWE/BSQ/BRWEBSWZ/BRWZd容许轴向负载(N)基本动额定负载(N)轴承型号容许轴向负载(N)基本动额定负载(N)轴承型号6---7802190606ZZ8---13003350608ZZ10273061007000DF/普通型230045506000ZZ12304066507001DF/普通型260051006001ZZ15337076007002DF/普通型290056006002ZZ208260179007204DF/普通型8100128006204ZZ259960202007205DF/普通型---
基本信息
概述/特性
常见问题
商品评价(8)
本系列中的C-BSFW25和C-BSFW25-SET，这2个型号中的轴环的3D有误，正确参数请参考FA自动化目录P529“附件轴环尺寸”
C-BSFW12、C-BSFW12-SET、C-BSFW15、C-BSFW15-SET的锁紧螺帽顶丝m正确值是M4
产品概述

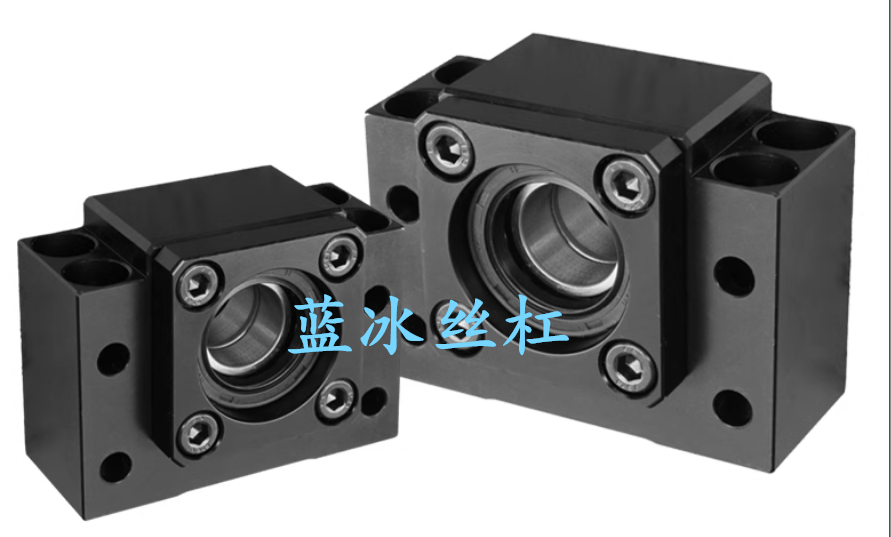

1、本系列产品是丝杠支座组件，中负载、固定侧、方型、狭小间距型。
2、不仅可以与米思米滚珠丝杠组合使用，也可以与非米思米的滚珠丝杠组合使用。
3、产品内已经包含相关配件，详情可通过目录查询。
产品特点
1、保证轴高度的公差，可以降低丝杠损坏的几率。
2、本产品可以与精密滚珠丝杠或者压轧滚珠丝杠组合使用，适用范围广。
3、周边产品齐全，可选购滚珠丝杠、直线导轨、电机支架，选型更便捷。
尺寸图
尺寸图（单位：mm）
型式No.支持侧
SETdLL1L2L3BHhB1H1PNC1C2d1d2d3ℓM
(细牙螺纹）T油封
适用轴径TypeC-BSFW10S-SET
(仅限组件购买时）102552956039223432.546151366.6115.55M10×1.0161210141212432535181.5M12×1.019151515276326704828403854156.5M15×1.022202020358438886034525070221989146.68.5M20×1.03027.52525421254910680486470853322101117.5911M25×1.53531.5支座组件的安装部精度和轴承、附属轴环、紧固螺帽详情P.529
滚珠丝杠适用表P.526
组装时需要附件，因此请妥善保管！
No.15和No.20无法与MISUMI的滚珠丝杠组合使用。可组合的其他公司滚珠丝杠请参阅P.528的“滚珠丝杠支座组件对应表”中的滚珠丝杠轴径Φ20、Φ28、Φ30、Φ32。
相关产品
■拥有齐全的周边商品，选型更便捷。
■ 滚珠丝杠精密滚珠丝杠Φ8Φ10Φ12Φ15Φ20Φ25
压轧滚珠丝杠Φ8Φ10Φ12Φ15Φ20Φ25
■ 电机支架适用伺服电机适用步进电机
注意事项

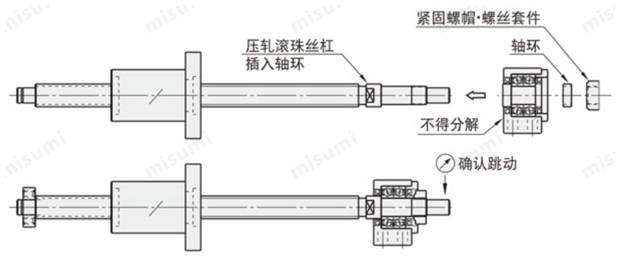

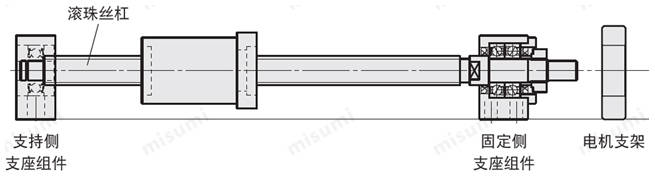

丝杠支座组件的组装
支座组件如果组装有误，会降低寿命和精度，可能导致不能发挥机械装置的性能，因此必须充分注意。
下面说明组装时的步骤和注意事项。
①组装前的准备
请先选择干燥清洁的、温度变化小的场所进行组装作业。作业台上备齐所需的工具。
②轴、支座组件的检查
请确认轴表面以及支座组件的轴承内圈部分是否粘附垃圾或异物，零件上是否有毛刺或飞边。若有毛刺或飞边，请用油石等磨去后，再彻底清除切屑等杂质。
③将支座组件安装到轴上
·准备好滚珠丝杠和支座组件。
·将支座组件插入滚珠丝杠固定侧。
插入时的注意点
应笔直插入，避免卡住。
并需要注意防止油封卷缩。
先涂抹些润滑脂可顺利地插入。
·滚珠丝杠轴的紧固螺帽为临时紧固状态。
将轴承插入滚珠丝杠支持侧，用扣环固定。
·请在使用前检查前端跳动。
M紧固螺帽
紧固扭矩(N·cm)416052006245849010930
M紧固螺帽
紧固扭矩(N·cm)121370152350204700258430仅供参考。
④安装轴承紧固螺帽时的注意事项
·将轴承紧固螺帽轻轻拧紧。
请按照推荐紧固扭矩（参见表格）的1/3拧紧螺帽。

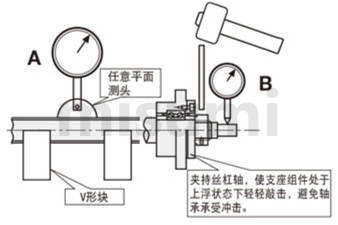

·用V形块支撑丝杠轴，并在A或B处设置图示的千分表，边旋转丝杠轴边寻找指针摆幅最大的位置。
·如图所示在上述的相位位置用锤子等轻轻敲击轴承紧固螺帽，使指针的摆幅减小。
·按照表格的推荐扭矩2~3次，重复上述的作业，以规定扭矩正式紧固。

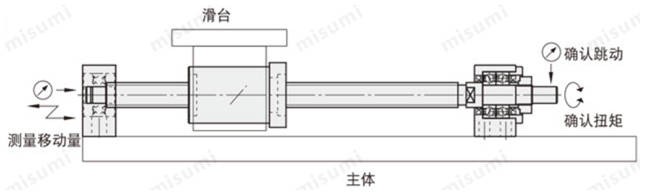

⑤支持侧轴承的安装和精度确认
·将工作台移向支持侧轴承处并定心。
·使工作台往返移动并作调整，直至整体运行顺畅。
·确认各部位的精度，同时正式拧紧紧固螺栓。
·调整如果不稳定，必须重复进行上述步骤。
安装支座组件时的注意事项
插入固定侧支座组件时，有能够顺畅插入和轻轻压入（过渡配合）的两种情况。

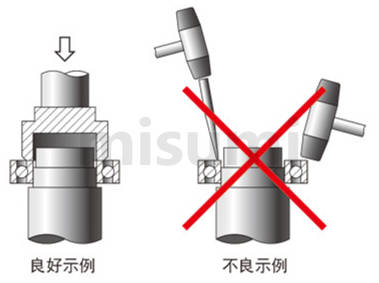

轻轻压入时，不可将轴承倾斜压入，也不可击打轴承内圈和支座组件外壳的外周部。轴与内圈之间有过盈量时，使用适合内圈的金属件，用压机或千斤顶缓慢地压入。必须设法尽量减轻轴承所承受的冲击。同时请注意避免丝杠轴的弯曲。发生卡住时不可强行插入。应立刻拔出，修正轴部的过盈后重新组装。
使用案例

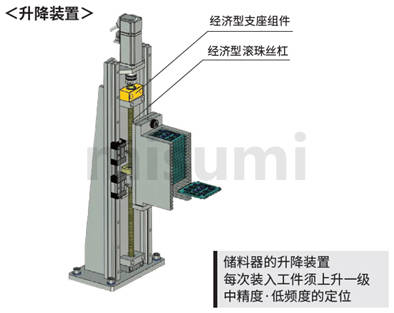

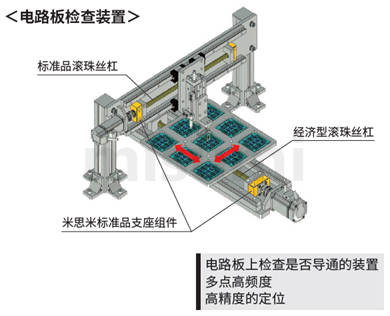

本系列产品是米思米标准品，可以和米思米标准品滚珠丝杠或者
经济型滚珠丝杠组合使用。
米思米还有经济型产品，较适合于米思米经济型滚珠丝杠，具体特点如下：
1、价格较米思米标准品有大幅下降。
2、虽然是经济型，但是检查标准和米思米标准品一样，实行出厂前质检。
标准方型固定侧支持侧
圆型固定侧支持侧
狭小间距方型固定侧支持侧
